Aké sú ukazovatele parametrov koaxiálnych káblov?
Hlavné elektrické parametre.
(1) Charakteristická impedancia koaxiálneho kábla je 50 ± 2 Ω a impedancia jedného koaxiálneho kábla sa periodicky mení ako sínusová vlna so strednou priemernou hodnotou ± 3 Ω a dĺžkou menšou ako 2 m.
(2) Útlm koaxiálneho kábla sa vo všeobecnosti vzťahuje na hodnotu útlmu 500 metrov dlhého úseku kábla. Pri meraní s 10mHz sínusoidou jej hodnota nepresahuje 8,5db (17db/kilometer); Pri meraní so sínusovou vlnou 5 mHz jej hodnota nepresahuje 6,0 db (12 db/kilometer).
(3) Nižšia prenosová rýchlosť potrebná na prenos koaxiálnym káblom je 0,77C (C je rýchlosť svetla).
(4) Súčet odporu stredného vodiča a odporu tieniacej vrstvy odporového kábla koaxiálneho kábla DC obvodu nesmie presiahnuť 10 m ohmov/m (merané pri 20 stupňoch).

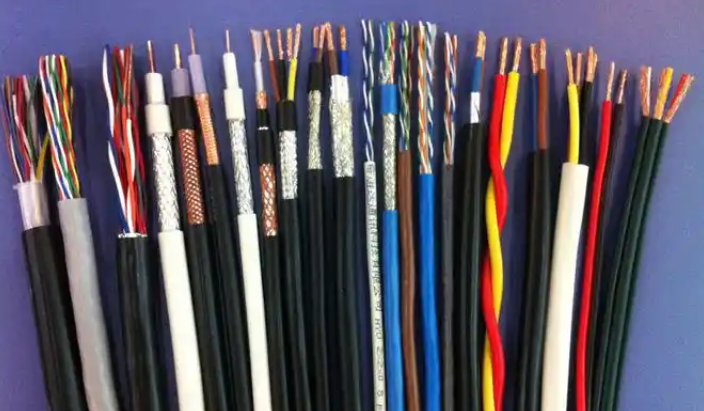

Fyzické parametre:
Koaxiálne káble pozostávajú z centrálneho vodiča Vrstva izolačného materiálu Pozostáva zo sieťoviny a vonkajšej vrstvy izolačného materiálu. Koaxiálne káble majú dostatočnú flexibilitu na podporu polomeru ohybu 254 mm (10 palcov). Centrálny vodič je pevný medený drôt s priemerom 2,17 mm ± 0,013 mm. Izolačný materiál musí spĺňať elektrické parametre koaxiálnych káblov. Tieniaca vrstva sa skladá z kovových pásikov alebo plechov, ktoré zodpovedajú prenosovej impedancii a špecifikáciám ECM. Vnútorný priemer tieniacej vrstvy je 6,15 mm a vonkajší priemer 8,28 mm. Ako vonkajšie izolačné materiály sa bežne používa polyvinylchlorid (ako je polyvinylchlorid) alebo podobné materiály.
Hlavné parametre:
(1) Prerušený obvod vo vodiči alebo tieniacej vrstve.
(2) Skrat medzi vodičom a tieniacou vrstvou.
(3) Uzemnenie vodiča.
(4) Skrat medzi spojmi tienenia.
