Kritickým prvkom akéhokoľvek ukončenia drôtu je pripojenie
Medzi drôtom a kontaktom . Crimping of Terminal Contakts
je jednou metódou dosiahnutia tohto pripojenia .
Dobré ukončenie zaisťuje mechanickú integritu aj
spĺňa elektrické požiadavky na aplikáciu .
Okrem základných požiadaviek uvedených v tejto časti,
Tiež by nemalo dôjsť k poškodeniu pokovovania alebo dokončenia, žiadny kontakt
deformácia, ktorá by spôsobila trenie alebo zvýšila silu
Vložte alebo naložte kontakt do tela konektora a nie
Kontaktná deformácia, ktorá neumožňuje všetky uzamknutie kontaktov
karty alebo krídla na úplné zapojenie a uzamknutie do tela konektora
Vodiče by sa nemali nijako rezať alebo upravovať žiadnym spôsobom
Príkaz na zapadnutie do kontaktu . vodičov by nemali byť konzervované
Pred ukončením, pokiaľ nie je uvedené inak .
Všetky krimpanie musia dodržiavať uverejnené výrobcov
Požiadavky, i . e ., výška krimpovania, test vytiahnutia atď. ., bez
Pokiaľ ide o konkrétne použité nástroje . pre úplné porozumenie,
Pozri príslušné konektor alebo výrobca terminálov
Požiadavky a pokyny . Všetky potvrdzované ukončenia potrebujú
na splnenie priemyselných požiadaviek, ako sú EIA, IEC, NEMA, UL alebo
iné, ako je označené .
V tejto časti sú adresované nasledujúce témy:

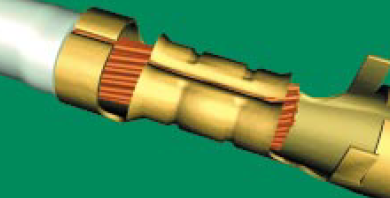

5.1 pečiatkované a vytvorené kontakty
5.1.1 podporujú izoláciu crimp
5.1.2 Okno Inspection Insolation
5.1.3 dirigent krimp
5.1.4 Crimp Bellmouth
5.1.5 kefka dirigenta
5.1.6 karta prerušenie nosiča
5.2 Opracované kučeravé kontakty
5.2.1 Izolačná vôľa
5.2.2 podpora izolácie (kontakty v štýle podpory izolácie)
5.2.3 Umiestnenie vodiča
5.2.4 Crimping
5.2.5 pod dirigentom veľkosti - CMA nahromadenie Crimps
(5-1)
(5-2)

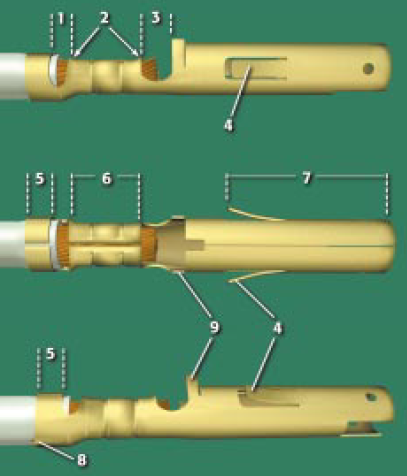

1. Okno Inspection Insolation
2. Bellmouth
3. Okno kontroly kefy
4. Tabking Tab/Tang
5. Izolačná oblasť
6. Oblasť dirigenta
7. plocha terminálového párenia
8. Tab (môže byť na oboch koncoch terminálu)
9. terminál zastavte ucho

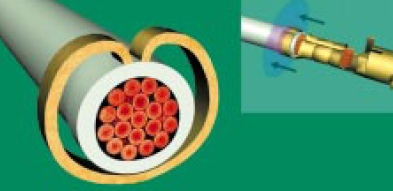

Cieľ - trieda 1,2,3
• Izolácia úplne vstupuje a rozširuje za izoláciu
karty .
• Ak sa používa viac vodičov izolácia zo všetkých roztiahnutých vodičov
Za minulosti karty Izolácie .
• Izolačná krimp
• Karty na izoláciu Crimp Plne zabaľte a podporujú izoláciu .
• Pre izolované plasty sa izolačná krimpuje rovnomerne a vytvára sa rovnomerne a
Kontaktuje izoláciu drôtu a poskytuje podporu bez poškodenia
izolácia
Prijateľné - trieda 1
Indikátor procesu - trieda 2
Defekt - trieda 3
• Prepichnutie izolačného povrchu izoláciou
karty, za predpokladu, že karty neprenikajú dole na
dirigent .

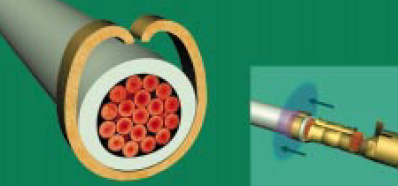

Prijateľné - trieda 2,3
• menšia deformácia izolačného povrchu, pokiaľ
Karty na izoláciu sa nerezávajú, nerozbijú, prenikajú alebo prepichujú
povrch izolácie drôtu .
• Karty na izoláciu poskytujú minimálnu bočnú podporu
180 stupňov do izolácie drôtu a obe karty kontaktujú hornú časť
Izolácia drôtu .

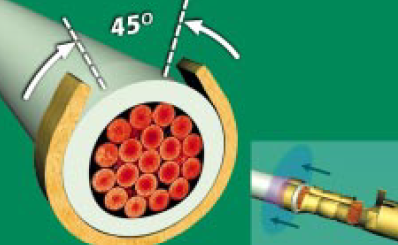

• Karty na izoláciu sa nestretávajú v hornej časti, ale obklopte
drôt opúšťajúci otvor 45 stupňov alebo menej na vrchu .
• Vonkajší izolačný rukáv na izolovaných termináloch musí
zostať zabezpečený k terminálu po krimpingu ..
Defekt - trieda 1,2,3
• Izolačné karty
až po dirigent .
• Karty na izoláciu
180 stupňov okolo izolácie .
;
Viac ako 45 stupňov na vrchole .
• Obe karty Izolácie
Izolácia .
• Vodiče sú v oblasti izolácie krimpovania kontaktu .
Nižšie zobrazujú niektoré obrázky defektov .
