Oddeľovanie prameňov vodičov je normálna chyba počas odizolovania vodičov. Ako posúdiť, či je to prijateľné alebo nie, vždy sa riadime špecifikáciou IPC-A-620.
Pozri nižšie
Cieľ - Trieda 1,2,3
• Žiadne vtáčie klietky.
Prijateľné - Trieda 1,2,3

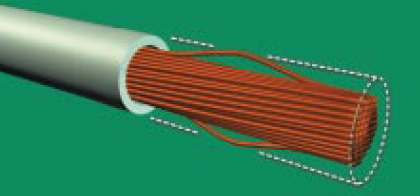

• Pramene drôtu sú oddelené (v klietkach), ale nepresahujú
menšia z:
• Priemer jedného prameňa resp
• Nepresahujte vonkajší priemer izolácie drôtu.
Prijateľné – trieda 1
Indikátor procesu – trieda 2
Chyba - trieda 3
• Pramene drôtu majú oddelenosť presahujúcu priemer jedného prameňa
ale nepresahujú vonkajší priemer izolácie drôtu.
Prijateľné
Prijateľné – trieda 1
Chyba - trieda 2,3
• Všeobecné špirálovité uloženie prameňov nebolo zachované.
• Pramene drôtu presahujú vonkajší priemer izolácie drôtu.
Chyba - trieda 1,2,3
• Pramene drôtu sú zalomené.
